选型手册｜半柔同轴电缆组件系列
关注

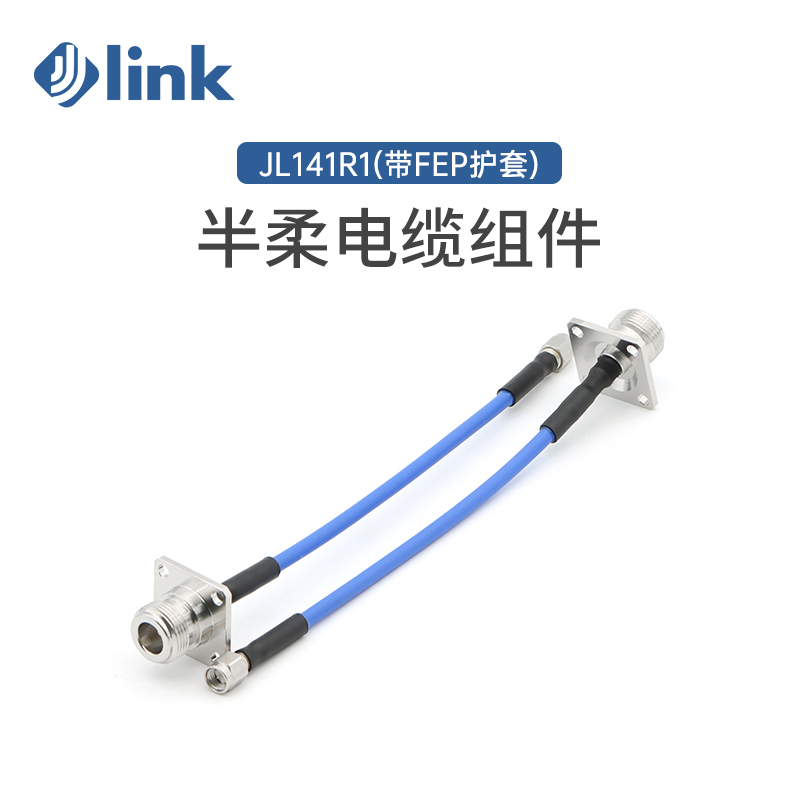

半柔电缆采用镀银铜导体、PTFE绝缘和镀锡铜编织外导体，屏蔽优于-120dB，支持最高65GHz；可手工成型、性能稳定、性价比高。
一、核心结构与特点
导 体：镀银铜，保证良好的导电性。
绝缘层：聚四氟乙烯(PTFE)，一种性能优异的低损耗介质材料。
外导体：镀锡铜线编织，提供接近理论值的卓越屏蔽效果（优于-120dB）。
护套（可选）：部分型号可选FEP护套，提供额外保护。
二、核心特性与优势
良好的电器性能：其屏蔽效能接近理论值（优于-120dB），能有效抑制信号串扰，同时在工作频段内损耗低、电压驻波比小，电气特性接近半刚性电缆。根据不同的电缆和连接器设计，这类组件的工作频率最高可达65GHz。
独特的可成型性：它是“手工成型”电缆，可以用手轻松弯折并保持特定形状，安装时可现场走线，且弯曲后性能稳定，无回弹效应，非常适合设备内部布线。
高性价比：其性能优于普通柔性电缆，成本又低于半刚性电缆，是后者的高性价比替代方案。

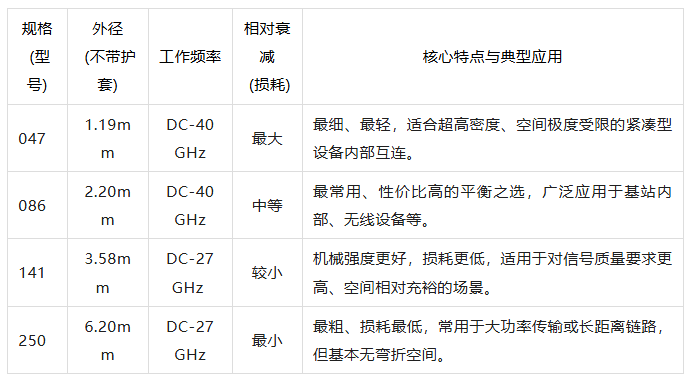

三、核心参数和适用场景
那该如何选择 047、086、141、250 这几种半柔电缆呢？
本质上是在电缆外径（影响布线密度）、信号衰减（影响传输性能）和成本之间做权衡。它们遵循一个基本规律：电缆越粗，损耗越小，但占用空间也越大，成本通常也更高。
| ||||
注：不同厂家型号的护套、内导体等细节会导致外径和最高频率存在细微差异，以上为典型值，具体请以产品规格书为准。

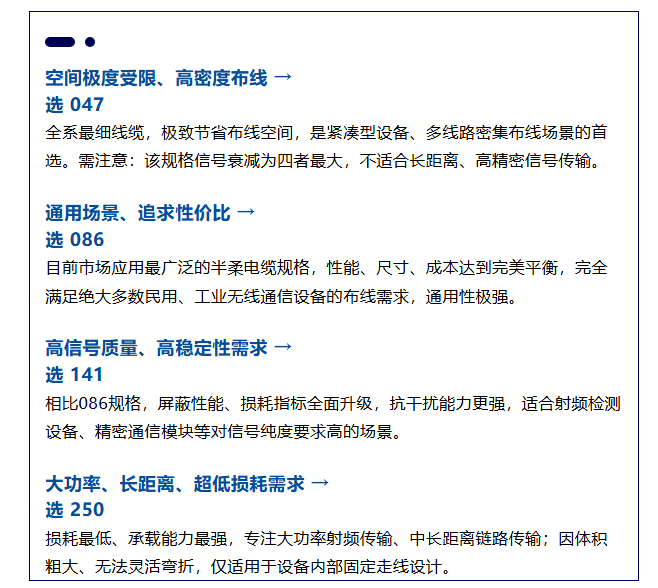

四、选型指南
五、注意事项

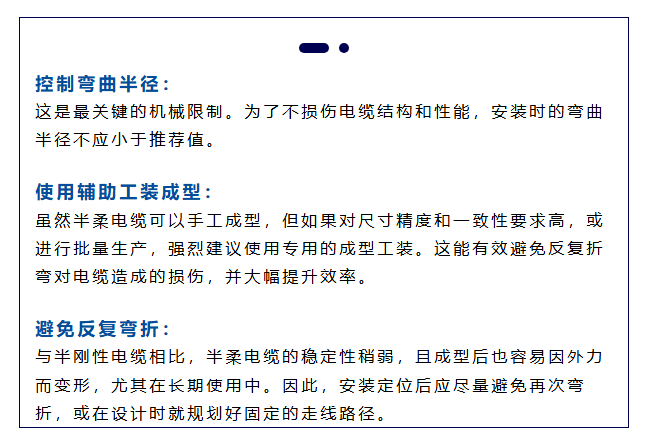

安装与成型：避免“二次伤害”
半柔电缆组件性能优良，但在实际应用中，需要重点关注其安装弯曲半径、成型方式和焊接装配工艺。处理好这几个环节，才能充分发挥它的性能优势。
